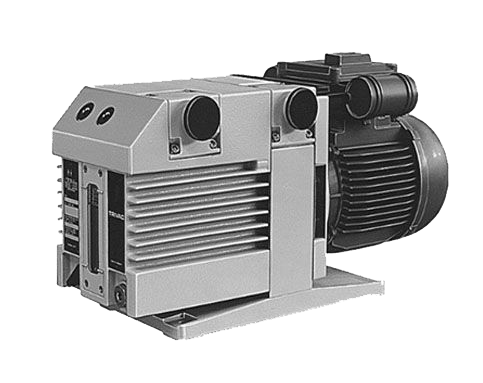

Вакуумный насос TRIVAC DOT
Вакуумные насосы TRIVAC B-DOT предназначены для работы на тормозной жидкости (DOT 4) в качестве смазки и герметика. В насосах используются прокладки из материала EPDM (этилен-пропиленовый каучук), который устойчив к тормозной жидкости, используемой в системе. Помимо уплотнений и используемой среды вакуумные насосы TRIVAC B-DOT идентичны масляным насосам TRIVAC B.
Вакуумные насосы TRIVAC B-DOT используются для заполнения контуров тормозной жидкости в автомобильной промышленности.
Технические данные
| TRIVAC D 16 B-DOT |
TRIVAC D 25 B-DOT |
TRIVAC D 40 B-DOT |
|
| Номинальная скорость откачки [м3/ч] | 18,9 | 29,5 | 46,0 |
| Скорость откачки [м 3/ч] | 16,5 | 25,7 | 40,0 |
| Предельное общее остаточное давление без газобалласта [мбар] | ≤0,6 | ≤0,6 | ≤0,6 |
| Предельное общее остаточное давление c газобалластом [мбар] | ≤0,9 | ≤0,9 | ≤0,9 |
| Допустимое давление водяных паров [мбар] | 25 | 25 | 25 |
| Допустимое количество водяных паров [г/час] | 305 | 480 | 1185 |
| Объем тормозной жидкости min/max [л] | 0,45/1,0 | 0,6/1,4 | 1,7/2,6 |
| Уровень шума (согласно DIN 45 635) без / с продувочным клапаном дБ (A) | 54/56 | 54/56 | 57/59 |
| Допустимая температура окружающей среды [°C] | +12 - 40 |
+12 - 40 |
+12 - 40 |
| Мощность двигателя [Вт] | 550 | 550 | 2200 |
| Номинальная скорость вращения [об / мин] | 1500 | 1800 | 1500 |
| Степень защиты [IP] | 55 | 55 | 55 |
| Масса [кг] | 31,7 | 36 | 73 |
| Фланец вход/выход [DN] | 25 KF | 25 KF | 40 KF |
Доступные модели: |
Каталожный номер | ||
| TRIVAC D 16 B-DOT |
TRIVAC D 25 B-DOT |
TRIVAC D 40 B-DOT |
|
| TRIVAC B-DOT с 3-фазным двигателемт 200-240 В (200 В IE2) / 380-400 В (380-400 В IE2), 50 Гц / 200-240 (208-240 В EPact) / 380-480 (416-480 В EPact), 60 Гц |
114 06 | 112 76 18 | 112 86 12 |
Аксессуары |
Каталожный номер | ||
| TRIVAC D 16 B-DOT |
TRIVAC D 25 B-DOT |
TRIVAC D 40 B-DOT |
|
| Выхлопной фильтр AF 16-25 DOT | 124 16 | 124 16 | - |
| Выхлопной фильтр AF 40-65 DOT | - | - | 101 15 |
| Конденсатоотделитель AK DOT | 110 78 | 110 78 | по запросу |
Запасные части: |
Каталожный номер | ||
| TRIVAC D 16 B-DOT |
TRIVAC D 25 B-DOT |
TRIVAC D 40 B-DOT |
|
| Комплект уплотнений DOT | 200 39 059 | 200 39 059 | 200 39 707 |
